오랫동안 해보고 싶던 월패드 연동을 해보려고 한다.

그전까진 구상만 했었지만, 블루투스 패킷 감지도 해보고

여러 플러그인을 만들면서, 이쯤이면 만들어봐도 좋지 않을까 싶었다.



현재 거주중인 아파트는 구축 아파트이다.

월패드는 삼성 SHT-3625 모델을 사용중인데,

어차피 쓰는 기능이어봐야 공동현관에서 벨 호출이 올때 문열어 주는 기능이 전부다.



가족들의 편의를 위해 직접 월패드를 누르지 않고도,

휴대폰으로 열 수 있게 만들어 보려고 한다.





월패드 분석 및 EW11 연결



먼저, 월패드를 분석해보자

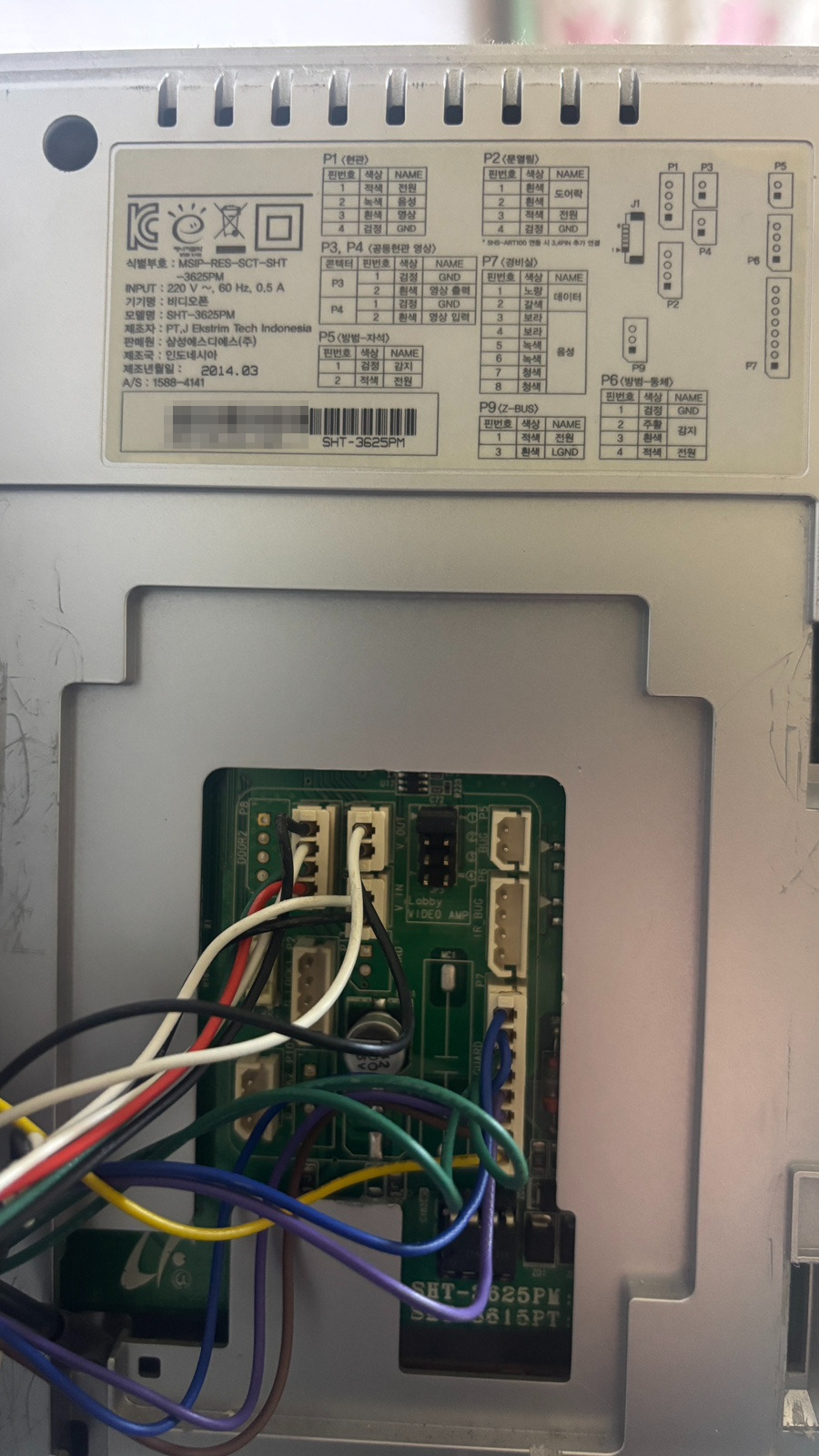

P1에 음성/영상과 전원/접지

P3,P4가 공동현관 영상 입출력과 접지

P7이 경비라인이고 다른 것들은 연결되어 있지 않았다.



P7의 1, 2번이 H L 데이터 라인이었는데

내부를 까보니 아파트 통신선에 직접 맞물려 있었다.



월패드 기능을 유지하면서, 소프트웨어로 동작도 하고싶으니

알리에서 T자 무탈피 커넥터와 EW11을 같이 샀다.

https://ko.aliexpress.com/item/1005006841728620.html?spm=a2g0o.productlist.main.1.11a9162cCxpagE&algo_pvid=98070f38-8034-4f91-97cd-0cf3bad8a9e3&algo_exp_id=98070f38-8034-4f91-97cd-0cf3bad8a9e3-0&pdp_ext_f=%7B%22order%22%3A%22611%22%2C%22spu_best_type%22%3A%22price%22%2C%22eval%22%3A%221%22%2C%22fromPage%22%3A%22search%22%7D&pdp_npi=6%40dis%21KRW%219193%212961%21%21%215.90%211.90%21%40214100f417748568690835182ecd50%2112000038482928920%21sea%21KR%210%21ABX%211%210%21n_tag%3A-29910%3Bd%3A14f0632b%3Bm03_new_user%3A-29895%3BpisId%3A5000000201545898&curPageLogUid=kxZjQxwDraS2&utparam-url=scene%3Asearch%7Cquery_from%3A%7Cx_object_id%3A1005006841728620%7C_p_origin_prod%3A

가정용 지그비 엘핀 Ew11 Cer 가전 제품 제어 모듈, Domotica 가격 - AliExpress 13



알리에서 2주만에 배송이 왔다.

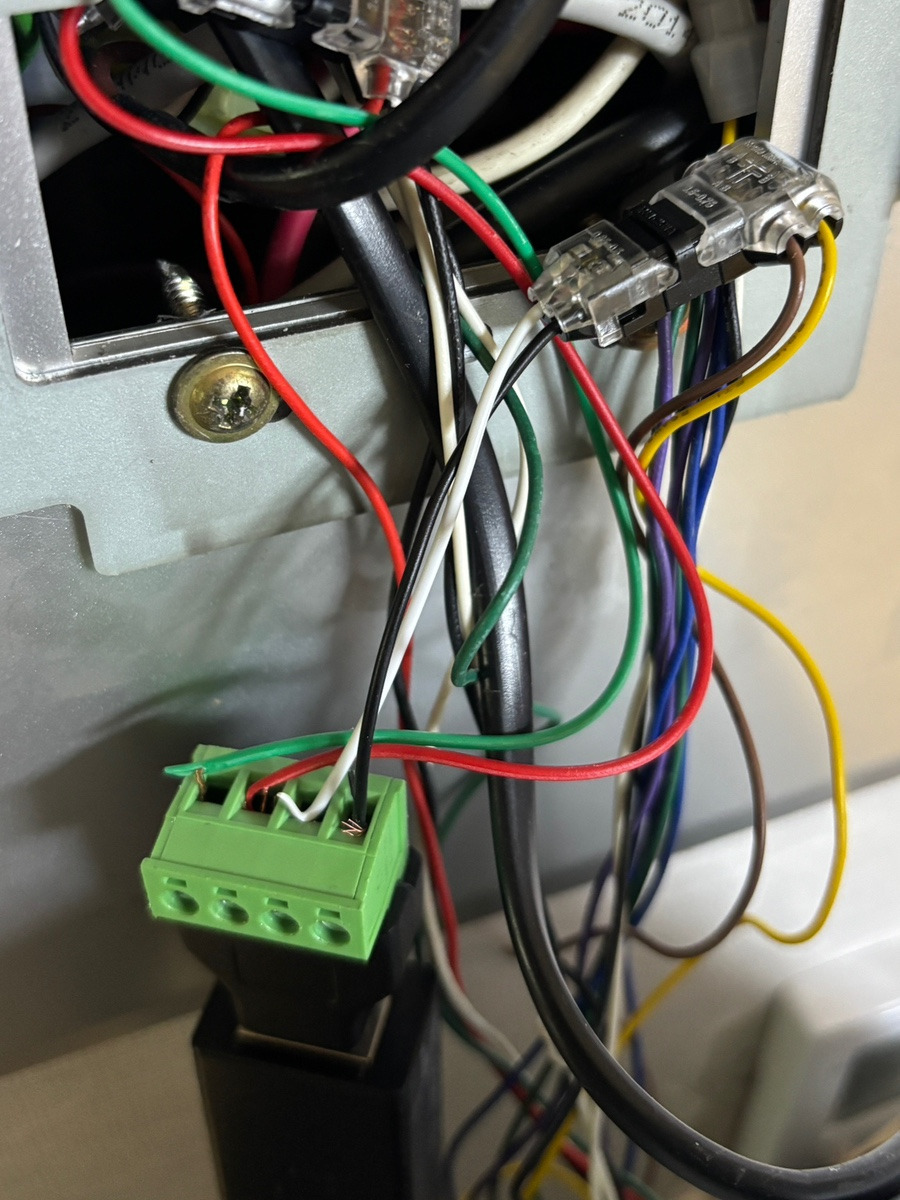

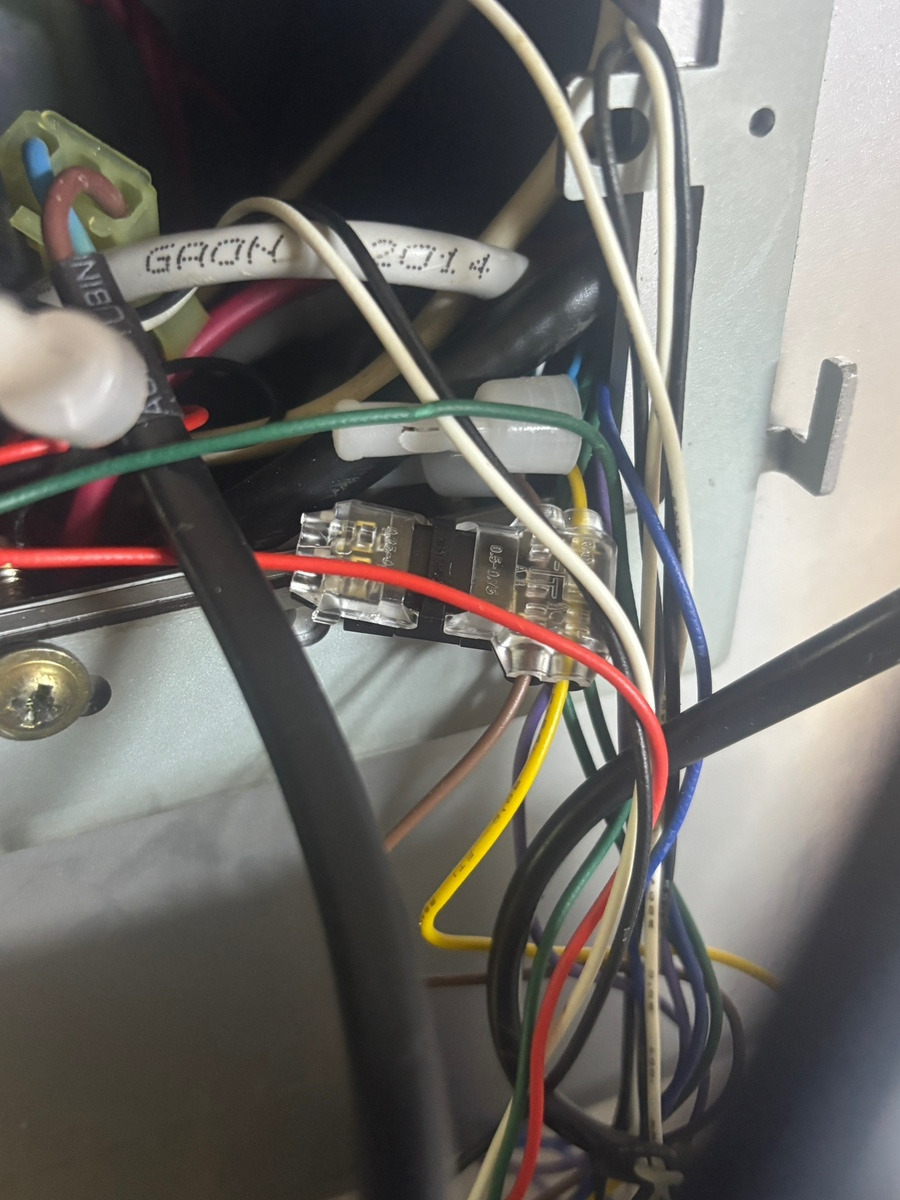

바로 데이터 라인에 커넥터 결합

전원선은 P1의 전원과 접지에서 따왔다.



EW11에 연결할 선이 필요한데,

집안에 굴러다니는 아두이노 상자에서 선을 재단해서 썼다. (창호초이 감사.)

각각 - + R T 순서로 체결



근데 연결하고 봐도 전원이 안들어온다.

알고보니 P1의 전원은 월패드에서 통화버튼을 누를때만

전기 신호가 들어오는것이었다. 하아..



월패드는 220v선이 직접 꽂혀서 사용중인거 같고

회로 지식은 조금 알아도, 전기에는 무지했으니

괜히 위험하게 변압처리 까지 하지않고, 전원을 외부로 빼기로 결정

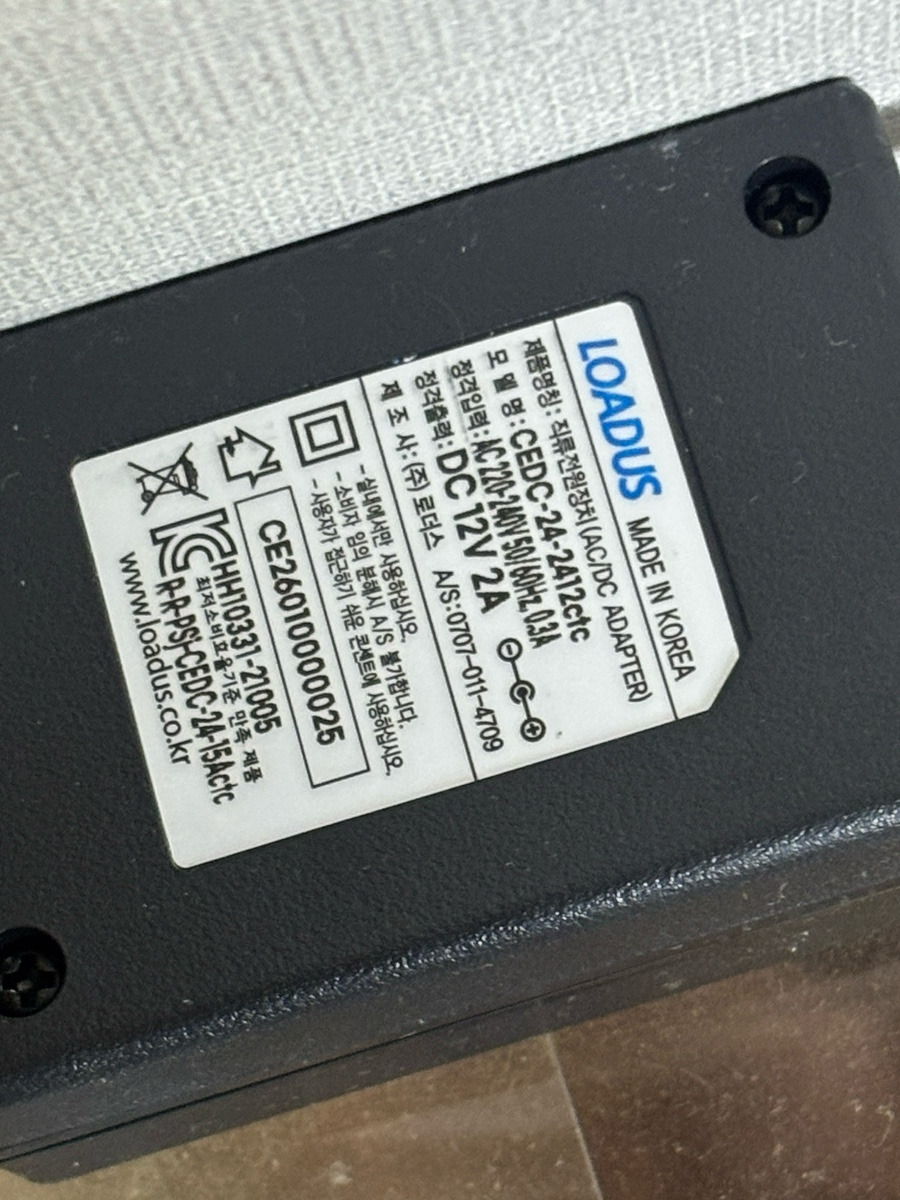

쿠팡에서 12V 어댑터를 구입해서 재단했다.

+극과 -극을 연결하고 콘센트에 어댑터를 꽂았다.

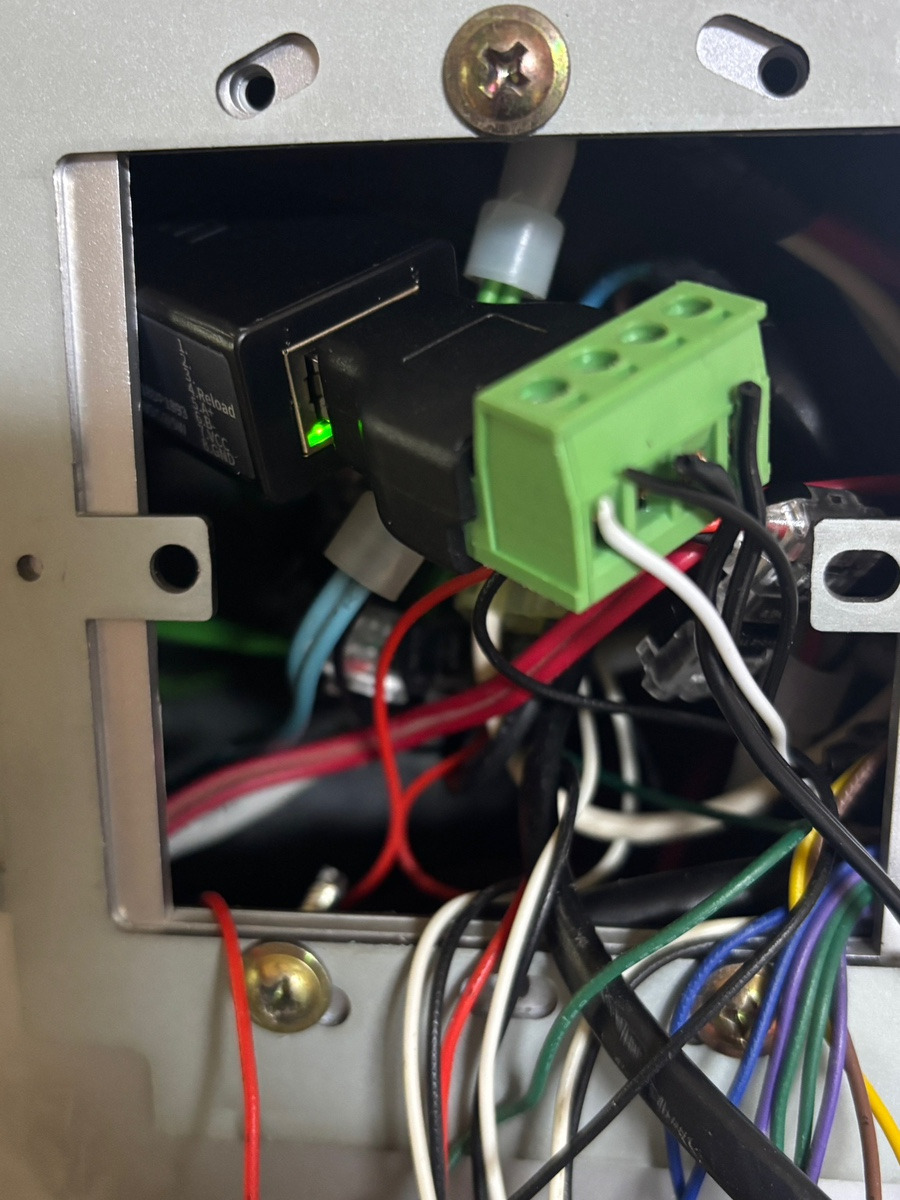

드디어 전원과 함께, 데이터가 정상적으로 들어오는 모습





EW11 설정

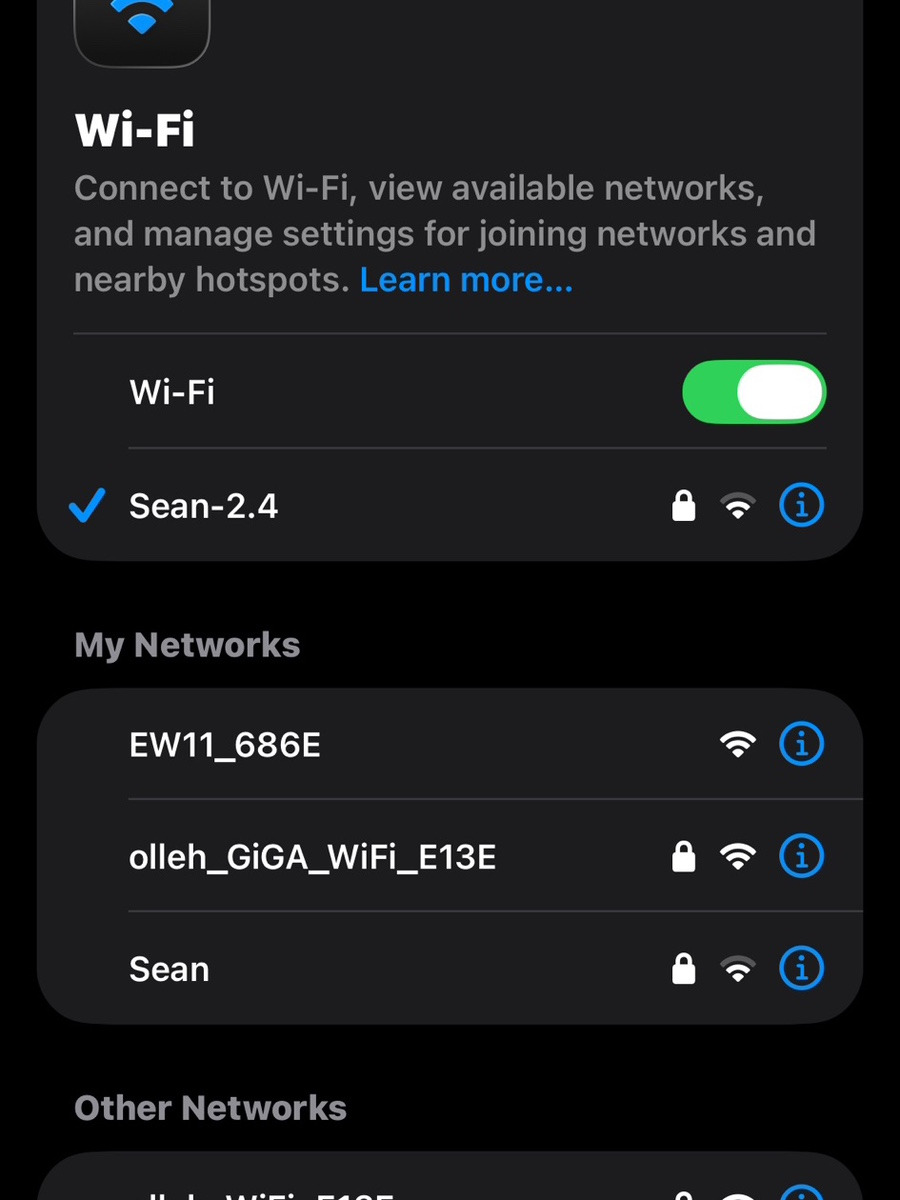

이제 Wifi에 들어가보면 EW11이 뜨고

연결해서 10.10.100.254로 접속하면 기본 설정을 할 수 있다.



대강 기본적인 설정을 하고 나서 저장했는데

악!!! 비밀번호를 잘못 걸어버렸다.



초기화를 시키고 싶은데 별도의 버튼이 없어서

어떻게 해야할지 인터넷을 뒤져보니까 4핀이 초기화 핀이란다.

하지만 내껀 5~8번의 4핀 방식...



새로 사야하나 막막하던 찰나,

4번과 8번(GND)을 쇼트시키면 초기화가 된다는 정보 입수

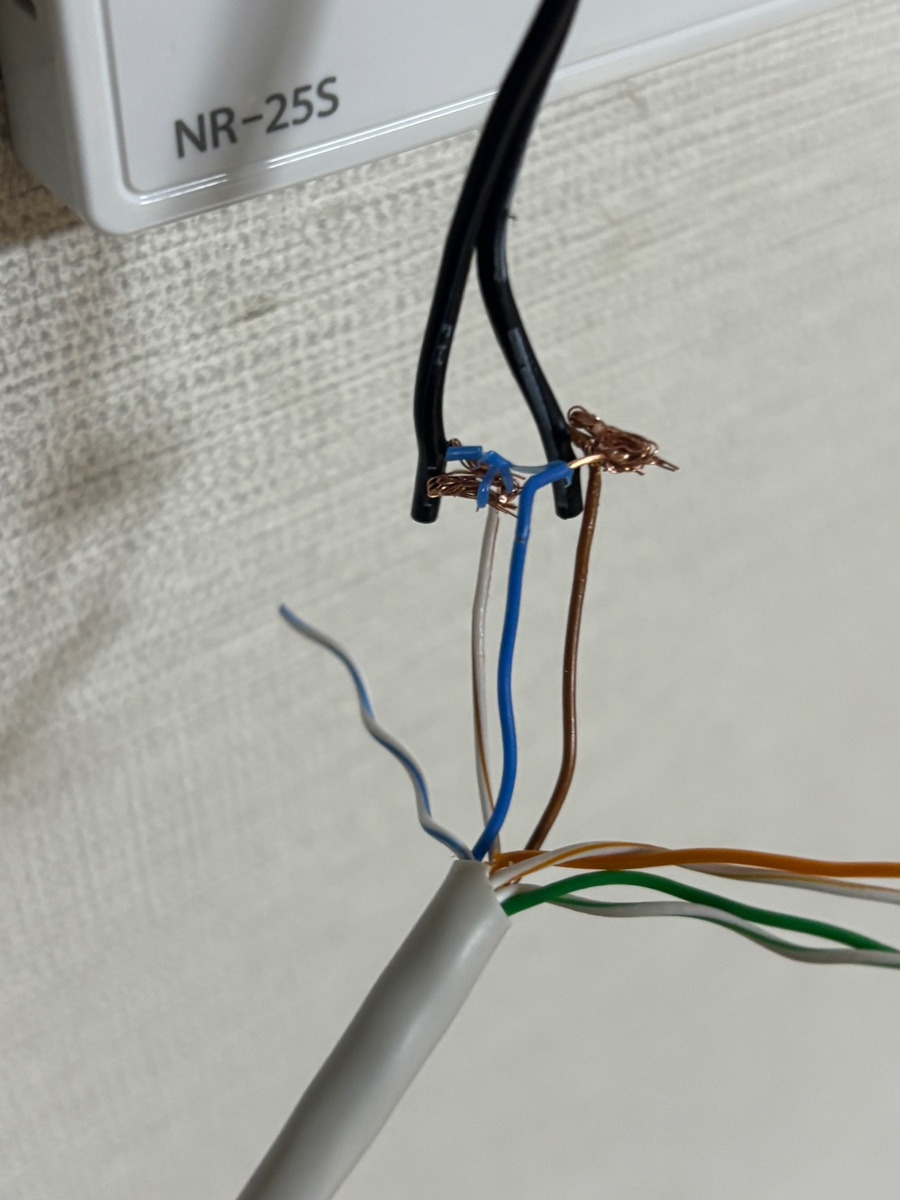

바로 안쓰는 랜을 뜯어다가 연결했다. (랜선은 8핀이 다 있으니까)



7, 8번 (흰갈, 갈색)에 어댑터 연결 후 EW11에 전원을 넣고

4번(파란색)선을 8번과 쇼트시키니까

EW11가 매우 빠르게 깜빡 거리면서 초기화가 됐다.



다시 EW11의 설정 페이지에 재접속 하여

EW11의 연결 방식을 AP + STA방식 으로 설정했다.

(기기로 직접연결 + 공유기와 EW11 연결 방식)

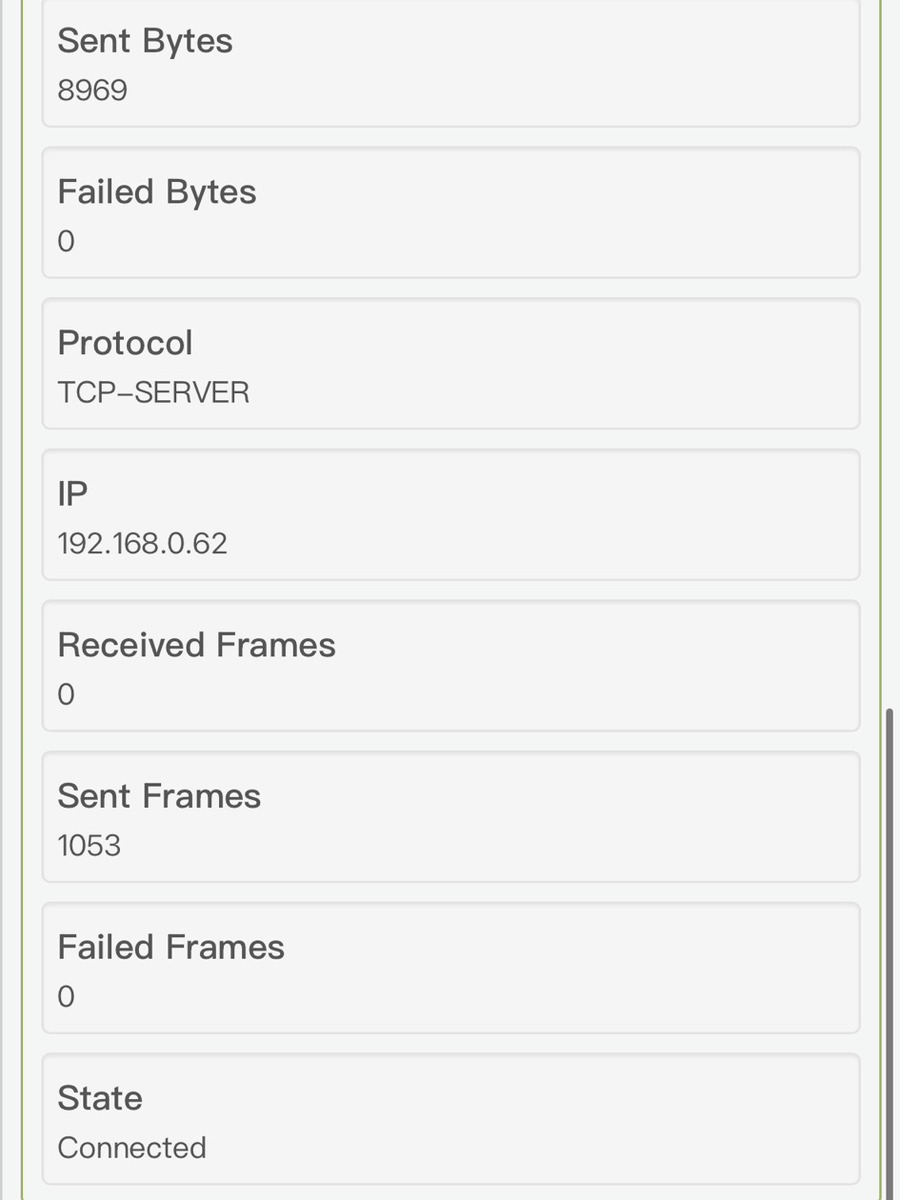

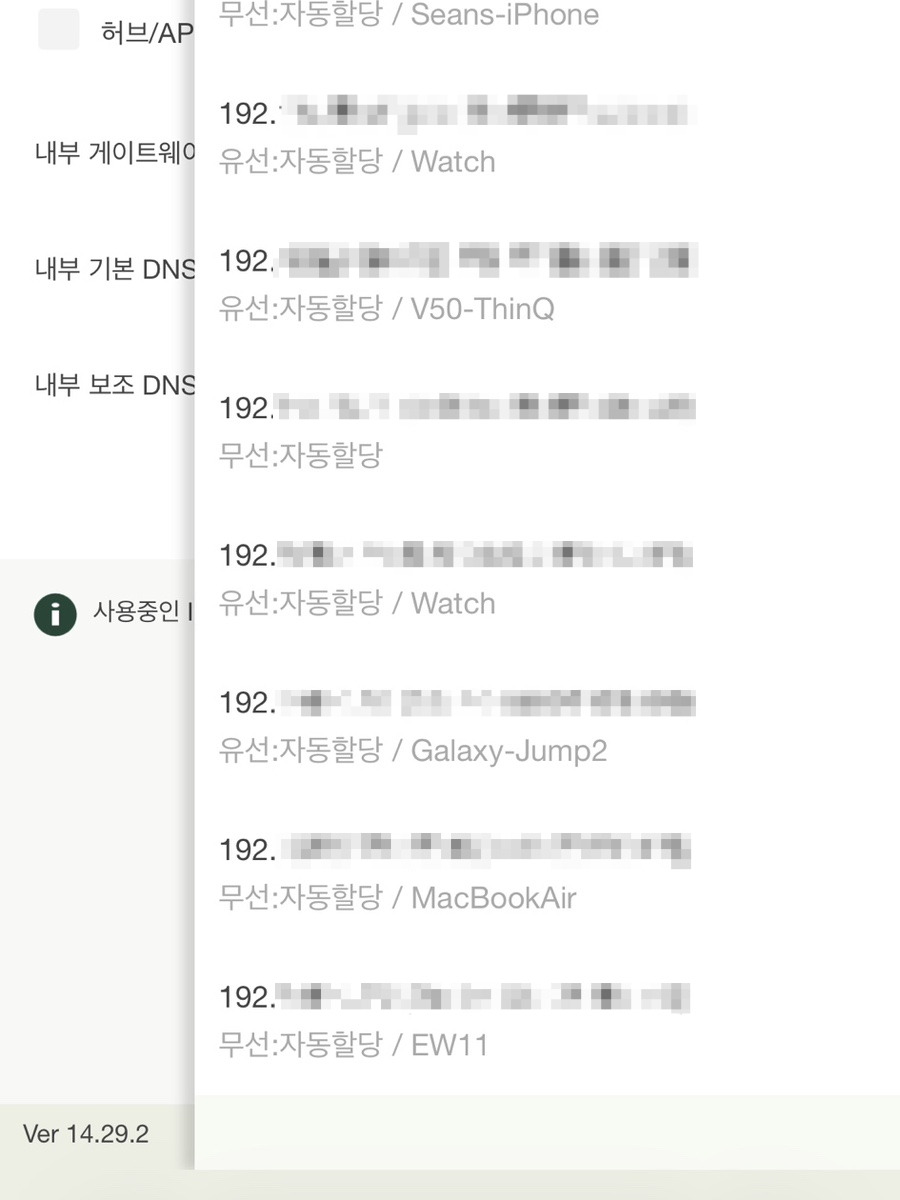

이제, 내 서버 공유기와 연결하면

정상적으로 네트워크가 연결된게 보인다.

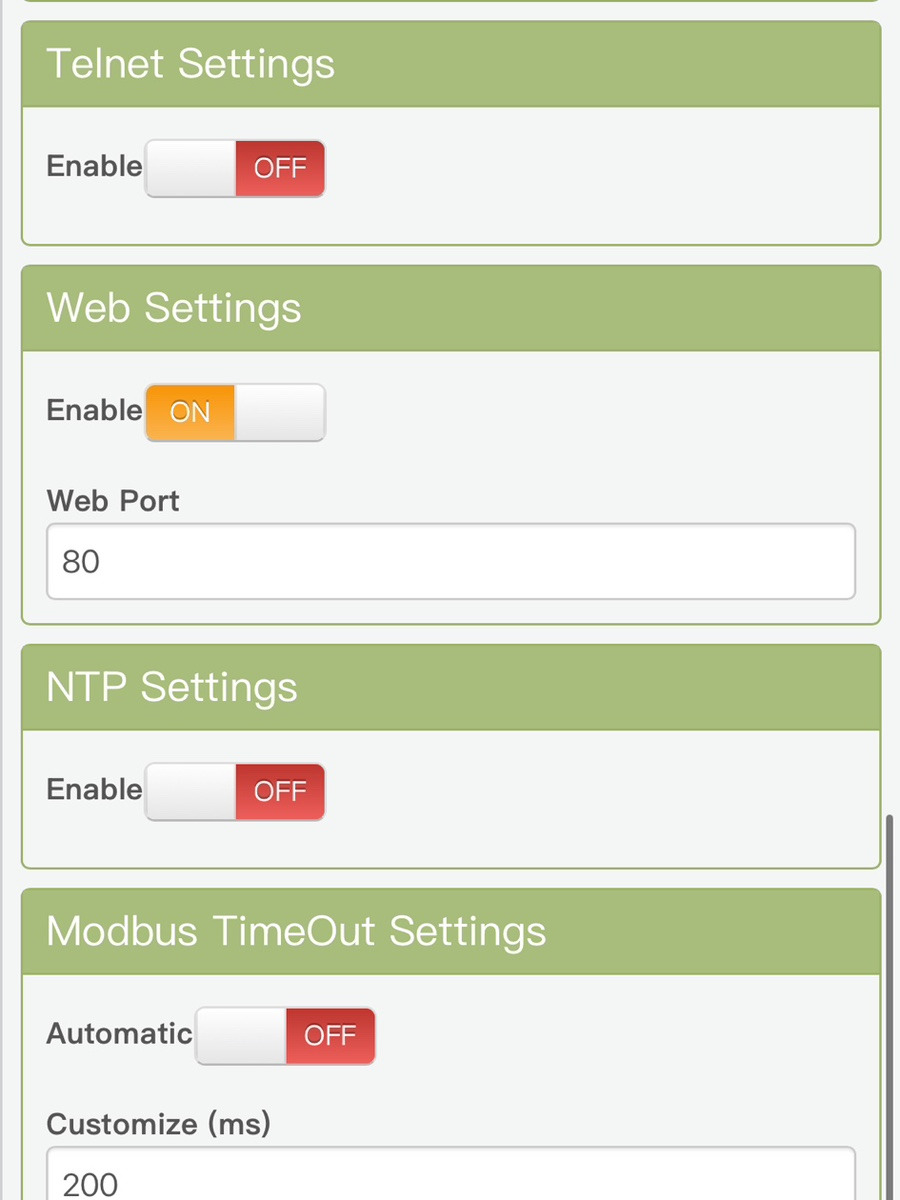

통신 설정으로 들어가서,

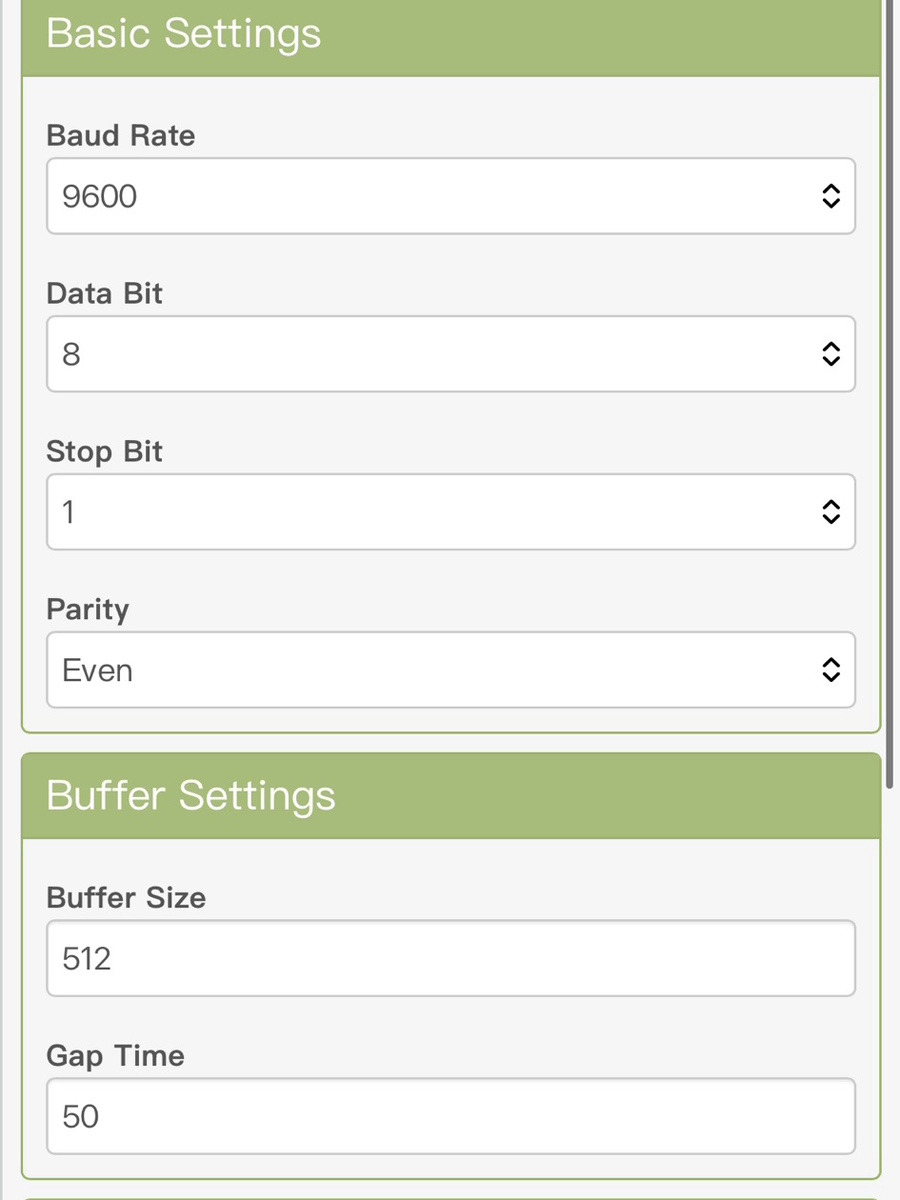

Baud Rate는 9600 (월패드 표준)

data bit와 stop bit는 각각 8, 1



패리티는 None을 쓰는 사람도 많은데,

삼성 월패드는 패킷을 검사해본 결과 Even이 좀 더 깔끔하게 나왔다.

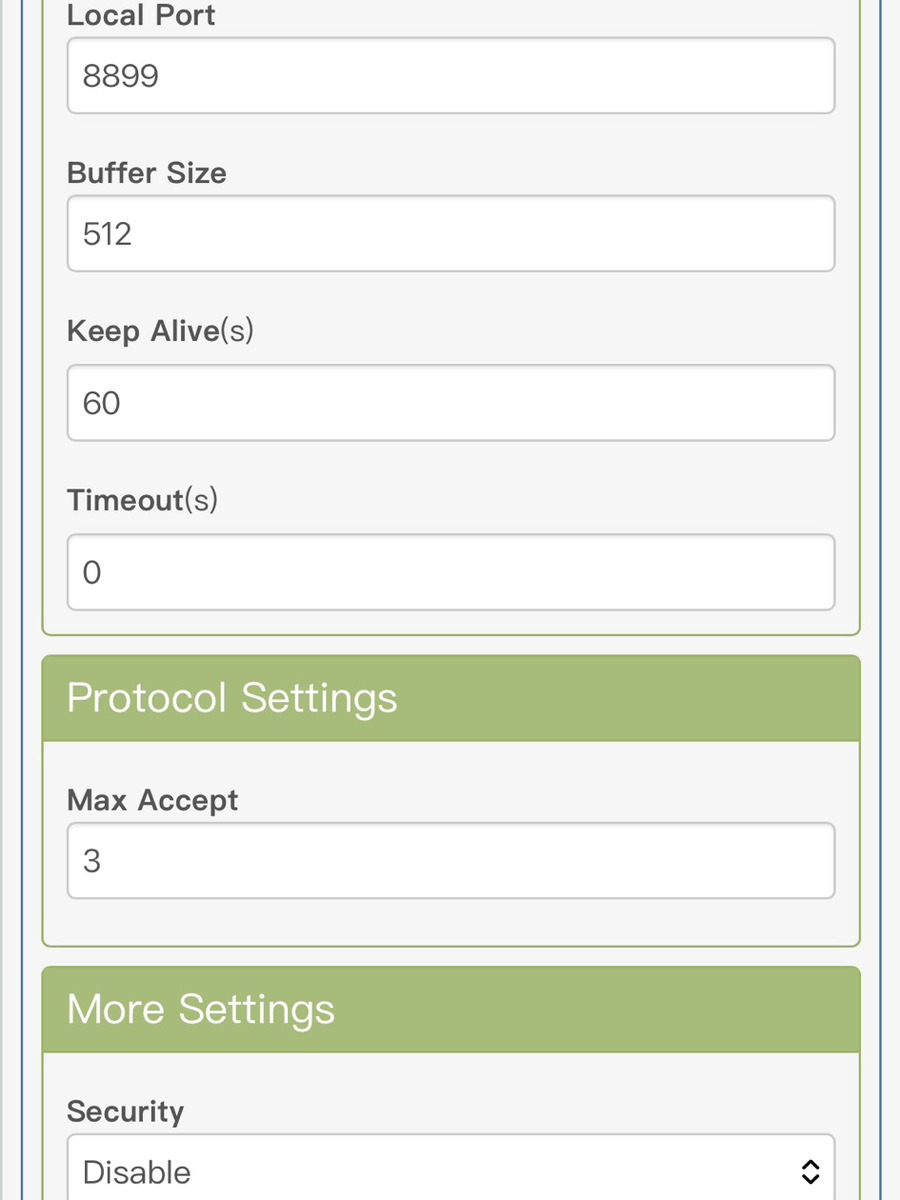

다음으로 패킷을 송수신할 소켓 설정을 한다.

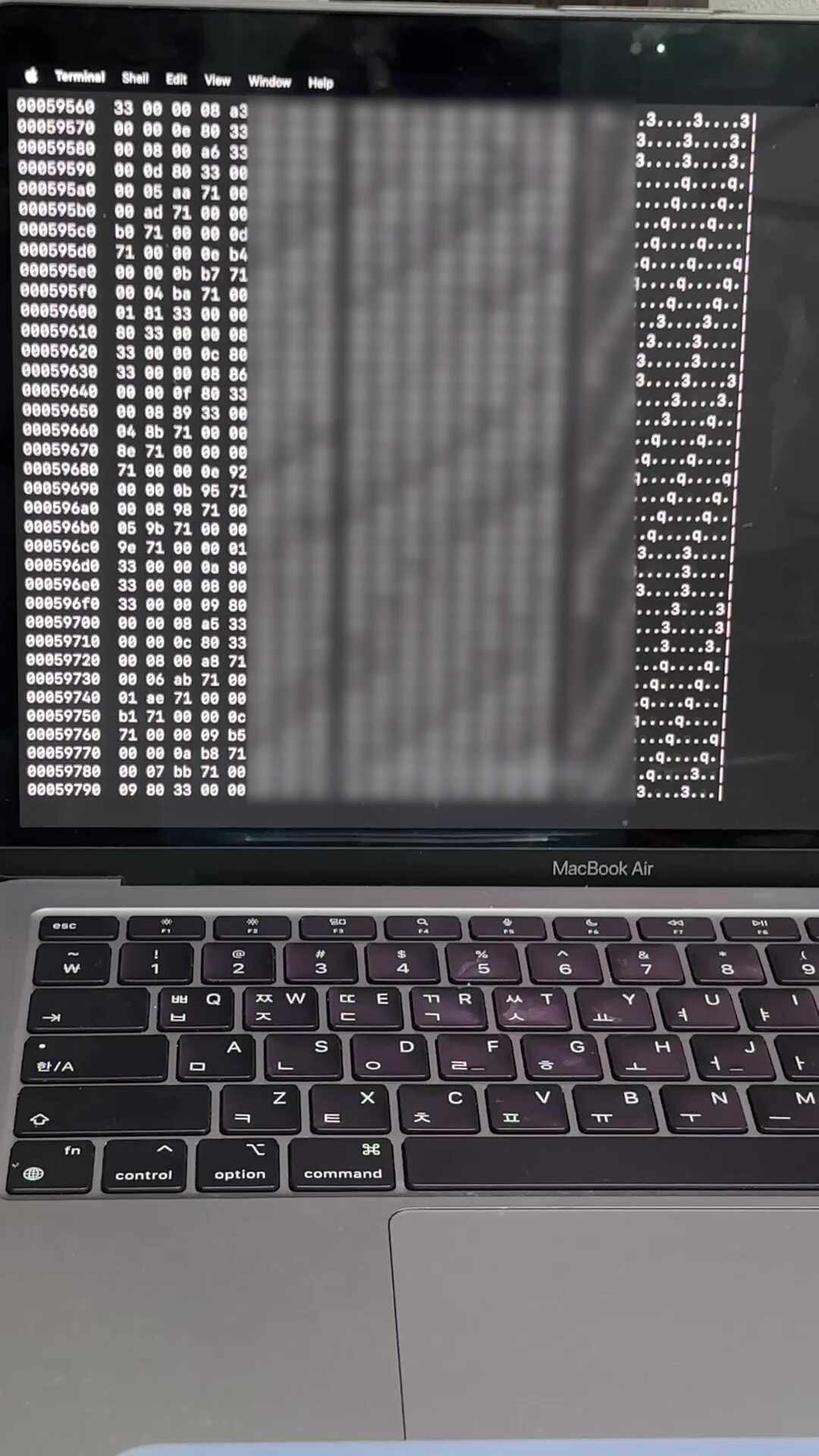

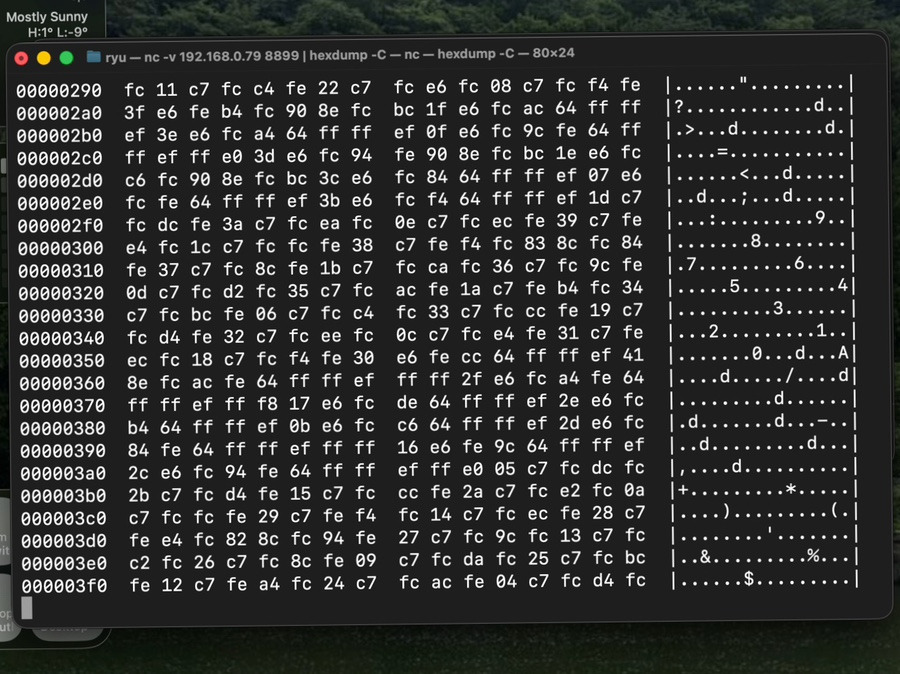

터미널에서 EW11를 연결 해 패킷을 확인해보자

nc -v 192.168.0.79 8899 | hexdump -C





확인해보면 패킷이 잘 찍혀 나오는모습





패킷 분석



그런데, 아무리 봐도 패킷에 규칙성이 없다.

패리티도 바꿔보고 baud rate도 바꿔봤는데 똑같았다.

특히 ff 같이 깨지는 패킷이 너무 많았다.



구축 아파트기도하고, 월패드도 구형이라 래퍼런스가 너무 없어서

그냥 무작정 다 시도해보기로 결정



가설 1. 월패드와 ew11 사이에 접지가 없어서 그렇다.

가설 2. ew11와 월패드가 현재 전원을 별도로 쓰기 때문에 전위차가 날것이다.



가설1 대로 월패드에서 나오는 접지가 있나 찾아봤지만

빈 포트인 P9의 3번(GND)가 있어서 EW11의 8번(GND)랑 연결했지만

패킷이 깨끗하게 나온다거나 하는 별다른 소득은 없었다.



가설2 이게 그나마 그럴싸했는데,

RS485통신은 120옴 종단저항으로 신호의 반사(Echo)를 막는다고 한다.

아마 월패드 내부에는 그런걸 담당하는 회로가 있지 않나 싶었다.



바로 EW11의 데이터선 5, 6번에 120옴 저항을 달았다.



이게 정답이었는지,

드디어 패킷이 깔끔하게 나오면서 규칙성을 찾았다.



이제 실제 제어에 사용되는 패킷들을 하나하나 분석해보고

홈브릿지 플러그인을 만들어 보도록 하겠다.
